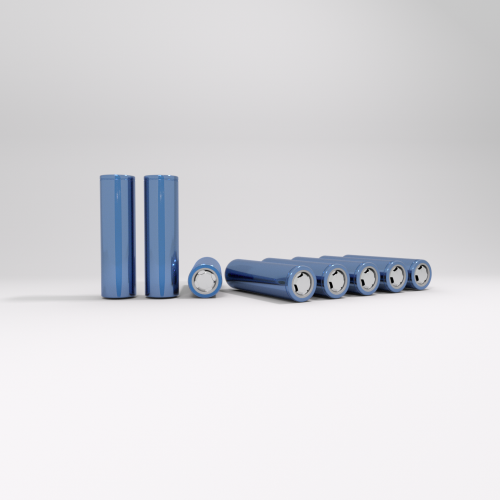

यह विनिर्देश लिथियम-आयन रिचार्जेबल सेल के प्रकार और आकार, प्रदर्शन, तकनीकी विशेषताओं, चेतावनी और सावधानी का वर्णन करता है। विनिर्देश केवल शेन्ज़ेन लिमोडिश एनर्जी कं, लिमिटेड द्वारा आपूर्ति की गई 18650-3 (2500mAh) कोशिकाओं पर लागू होता है।
2. परिभाषा
2.1 रेटेड क्षमता:
रेटेड क्षमता = 2500mAh, जब एक सेल को 5 घंटे में डिस्चार्ज किया जाता है तो प्राप्त क्षमता
25 ± 2.5 ℃ पर वोल्टेज 2.75 वी की दर।
2.2 मानक चार्ज विधि:
25 ± 2.5 ℃ पर, 0.5C के निरंतर प्रवाह पर 4.20V पर चार्ज किया जाता है, और फिर, के साथ चार्ज किया जाता है
4.20V का एक निरंतर वोल्टेज जब तक कि आवेशित धारा 0.01C से नीचे न गिर जाए।
2.3 मानक निर्वहन विधि:
25 ± 2.5 ℃ पर, 2.75 V पर 1C के निरंतर प्रवाह पर छुट्टी दे दी जाती है।
3. सेल प्रकार, बार कोड, दिखावे और आयाम
3.1 सेल प्रकार
एचडब्ल्यू 18650-3 2.5आह
3.2 सेल आयाम
4. सेल विनिर्देश (ताजा सेल 25 ± 2.5 ℃ पर परीक्षण किया गया, मानक चार्ज और डिस्चार्ज का उपयोग करके जब तक कि अन्यथा निर्दिष्ट न हो)
वस्तु | विनिर्देश |
नाममात्र क्षमता | 2.5आह @ 0.2सी |
न्यूनतम क्षमता | 2.45आह @ 0.2सी |
नाममात्र वोल्टेज | 3.70V |
चार्ज एंडिंग वोल्टेज | 4.2 ± 0.05 वी |
निर्वहन समाप्त वोल्टेज | 2.75 ± 0.05 वी |
वर्तमान शुल्क | मानक शुल्क: 0.5C अधिकतम चार्ज: 1C जब T≥10 ℃ अधिकतम चार्ज: 0.2C जब 10 ℃≥T≥0 ℃ अधिकतम चार्ज: 0.1C जब 0 ℃≥T≥-10 ℃ |
करंट डिस्चार्ज करें | मानक निर्वहन: 1C अधिकतम लगातार निर्वहन: 3C अधिकतम तत्काल (30s) निर्वहन: 5C |
अनुशंसित शुल्क और निर्वहन कोशिका की सतह का तापमान | चार्ज: 0 45 ℃ निर्वहन : -20 60 ℃ |
अधिकतम स्वीकार्य शुल्क और निर्वहन सेल सतह तापमान। चार्जिंग और इन शर्तों पर होगा डिस्चार्ज सेल चक्र जीवन छोटा। | चार्ज: 60 ℃ |
आर्द्रता सीमा | 0 90% आरएच (गैर संघनक ) |
आंतरिक प्रतिरोध | ≤60mOhm (एसी प्रतिबाधा, 1000HZ) |
सेल आयाम | ऊंचाई: 65.5 मिमी अधिकतम व्यास: 18.5 मिमी अधिकतम |
वज़न | 46±2जी |
5. तकनीकी विशेषताएं
5.1 इलेक्ट्रॉनिक प्रदर्शन (25 ± 2.5 ℃ पर परीक्षण किया गया ताजा सेल, मानक चार्ज और डिस्चार्ज जब तक अन्यथा निर्दिष्ट न हो)
ना। | वस्तु | मानदंड | |
5.1.1 | स्राव होना भाव क्षमता | 1C . पर निर्वहन क्षमता 0.5C . पर निर्वहन क्षमता | 97% |
3C . पर निर्वहन क्षमता 0.5C . पर निर्वहन क्षमता | ≥92% | ||
5.1.2 | साइकिल जीवन | 500वें चक्र की निर्वहन क्षमता मूल निर्वहन क्षमता | ≥80% |
5.1.3 | कम ऊँची तापमान स्राव होना प्रदर्शन (0.5C निर्वहन) | -10 ℃ . पर निर्वहन क्षमता 25 ℃ पर निर्वहन क्षमता | ≥70% |
0 ℃ . पर निर्वहन क्षमता 25 ℃ पर निर्वहन क्षमता | 85% | ||
60 ℃ पर निर्वहन क्षमता 25 ℃ पर निर्वहन क्षमता | 98% | ||
5.1.4 | भंडारण प्रदर्शन | 28d भंडारण के बाद अवशिष्ट क्षमता मूल निर्वहन क्षमता | 97% |
28d संग्रहण के बाद क्षमता पुनर्प्राप्त करें मूल निर्वहन क्षमता | 99% | ||
5.2 पर्यावरण और सुरक्षा विशेषताएँ
वस्तु | जाँचने का तरीका | मानदंड |
5.2.1 ओवर-डिस्चार्ज | कट-ऑफ वोल्टेज के लिए बैटरी डिस्चार्ज के तहत, फिर 0.1C के साथ डिस्चार्ज करें, जब तक कि बैटरी का वोल्टेज शून्य न हो जाए। | कोई विस्फोट नहीं, कोई आग नहीं, कोई रिसाव नहीं |
5.2.2 ओवरचार्ज | बैटरी पूरी तरह चार्ज होने के बाद, 0.5C से एक घंटे के लिए ओवरचार्ज करें। | कोई विस्फोट नहीं, कोई आग नहीं, कोई रिसाव नहीं |
5.2.3 रिवर्स चार्ज | बैटरी पूरी तरह से चार्ज होने के बाद, 8 घंटे के लिए 1/6C रिवर्स करंट कॉन्स्टेंट करंट चार्जिंग के साथ। | कोई विस्फोट नहीं, कोई आग नहीं, कोई रिसाव नहीं |
5.2.4 130℃ उच्च तापमान | बैटरी पूरी तरह से चार्ज होने के बाद, बैटरी को 3 ℃ ~ 7 ℃ / मिनट हीटिंग दर के लिए ओवन में रखा जाता है, तापमान शुरू होने के बाद 130 ℃ तक बढ़ जाता है, और (130 ± 2) ℃ 1 घंटे के भीतर सुरक्षा की तापमान सीमा। | कोई विस्फोट नहीं, कोई आग नहीं, कोई रिसाव नहीं |
5.2.5 उच्च और निम्न तापमान प्रभाव | जब बैटरी पूरी तरह से चार्ज हो जाती है, तो 1 घंटे के लिए -40 ℃ पर आश्रय दिया जाता है, फिर 1 घंटे को 85 ℃ पर रखा जाता है, इस तरह के चक्र को 32 बार करें, फिर कमरे के तापमान के तहत 6 घंटे के लिए हटा दें। |
