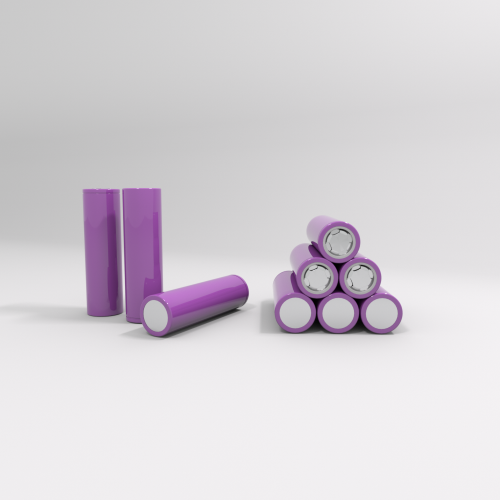

यह विनिर्देश लिथियम आयन रिचार्जेबल सेल के प्रकार और आकार, प्रदर्शन, तकनीकी विशेषताओं, चेतावनी और सावधानी का वर्णन करता है। विनिर्देश केवल 18650-3 (2600mAh) सेल पर लागू होता है
2. परिभाषा
2.1 रेटेड क्षमता:
रेटेड क्षमता = 2600 एमएएच, जब एक सेल को 5 घंटे में डिस्चार्ज किया जाता है तो प्राप्त क्षमता
25 ± 2.5 ℃ पर वोल्टेज 2.75 वी की दर ।
2.2 मानक चार्ज विधि:
25 ± 2.5 ℃ पर, 0.5C के निरंतर प्रवाह पर 4.20V पर चार्ज किया जाता है, और फिर, चार्ज किया जाता है
4.20V का निरंतर वोल्टेज जब तक कि आवेशित धारा 0.01C से कम न हो जाए।
2.3 मानक निर्वहन विधि:
25 ± 2.5 ℃ पर, 2.75 V पर 1C के निरंतर प्रवाह पर छुट्टी दे दी जाती है।
3. सेल प्रकार, बार कोड, दिखावे और आयाम
3.1 सेल प्रकार
18650-3 2.6आह
3.2 सेल आयाम
4. सेल विनिर्देश (जब तक अन्यथा निर्दिष्ट न हो, मानक चार्ज और डिस्चार्ज का उपयोग करके 25 ± 2.5OC पर परीक्षण किया गया ताजा सेल)
|
वस्तु |
विनिर्देश |
|
नाममात्र क्षमता |
2.6आह @ 0.2C |
|
न्यूनतम क्षमता |
2.55आह @ 0.2सी |
|
नाममात्र वोल्टेज |
3.70V |
|
चार्ज एंडिंग वोल्टेज |
4.2 ± 0.05 वी |
|
निर्वहन समाप्त वोल्टेज |
2.75 ± 0.05 वी |
|
वर्तमान शुल्क |
मानक चार्ज: 0.5C अधिकतम चार्ज: 1C जब T≥10 ℃ अधिकतम चार्ज: 0.2C जब 10 ℃ ≥T≥0 ℃ अधिकतम चार्ज: 0.1C जब 0 ℃ ≥T≥-10 ℃ |
|
करंट डिस्चार्ज करें |
मानक निर्वहन: 1C अधिकतम लगातार निर्वहन: 3C अधिकतम तत्काल (30s) निर्वहन: 5C |
|
अनुशंसित शुल्क और निर्वहन कोशिका की सतह का तापमान |
चार्ज: 0 45 ℃ डिस्चार्ज: -20 ～ 60 ℃ |
|
अधिकतम स्वीकार्य शुल्क और निर्वहन सेल सतह तापमान। चार्जिंग और इन शर्तों पर होगा डिस्चार्ज सेल चक्र जीवन छोटा। |
चार्ज: 60 ℃ निर्वहन: 75 ℃ |
|
आर्द्रता सीमा |
0 90% आरएच (गैर संघनक ) |
|
आंतरिक प्रतिरोध |
≤60mOhm (एसी प्रतिबाधा, 1000HZ) |
|
सेल आयाम |
ऊंचाई: 65.5 मिमी अधिकतम व्यास: 18.5 मिमी अधिकतम |
|
वज़न |
46±2जी |
5. तकनीकी विशेषताओं
5.1 इलेक्ट्रॉनिक प्रदर्शन (25 ± 2.5ओसी पर परीक्षण किया गया ताजा सेल, मानक चार्ज और डिस्चार्ज जब तक अन्यथा निर्दिष्ट न हो)
|
ना। |
वस्तु |
मानदंड |
|
|
5.1.1 |
स्राव होना भाव क्षमता |
1C . पर निर्वहन क्षमता 0.5C . पर निर्वहन क्षमता |
97% |
|
3C . पर निर्वहन क्षमता 0.5C . पर निर्वहन क्षमता |
≥92% |
||
|
5.1.2 |
साइकिल जीवन |
500वें चक्र की निर्वहन क्षमता मूल निर्वहन क्षमता |
≥80% |
|
5.1.3 |
कम ऊँची तापमान स्राव होना प्रदर्शन (0.5C निर्वहन) |
-10 ℃ . पर निर्वहन क्षमता 25OC . पर निर्वहन क्षमता |
≥70% |
|
0 ℃ . पर निर्वहन क्षमता 25OC . पर निर्वहन क्षमता |
85% |
||
|
60 ℃ पर निर्वहन क्षमता 25OC . पर निर्वहन क्षमता |
98% |
||
|
5.1.4 |
भंडारण प्रदर्शन |
28d भंडारण के बाद अवशिष्ट क्षमता मूल निर्वहन क्षमता |
97% |
|
28d संग्रहण के बाद क्षमता पुनर्प्राप्त करें मूल निर्वहन क्षमता |
99% |
||
5.2 पर्यावरण और सुरक्षा विशेषताएँ
वस्तु
जाँचने का तरीका
मानदंड
5.2.1 ओवर डिस्चार्ज
कट-ऑफ वोल्टेज के लिए बैटरी डिस्चार्ज के तहत, फिर 0.1C के साथ डिस्चार्ज करें, जब तक कि बैटरी का वोल्टेज शून्य न हो जाए।
कोई विस्फोट नहीं, कोई आग नहीं, कोई रिसाव नहीं
5.2.2 ओवर चार्ज
बैटरी पूरी तरह चार्ज होने के बाद, 0.5C से एक घंटे के लिए ओवरचार्ज करें।
कोई विस्फोट नहीं, कोई आग नहीं, कोई रिसाव नहीं
5.2.3 रिवर्स चार्ज
बैटरी पूरी तरह से चार्ज होने के बाद, 8 घंटे के लिए 1/6C रिवर्स करंट कंसेंट करंट चार्जिंग के साथ।
कोई विस्फोट नहीं, कोई आग नहीं, कोई रिसाव नहीं
5.2.4 130℃ उच्च तापमान
बैटरी पूरी तरह से चार्ज होने के बाद, बैटरी को 3OC ~ 7OC / मिनट हीटिंग दर के लिए ओवन में रखा जाता है, तापमान शुरू होने के बाद 130 ℃ तक बढ़ जाता है, और (130 ± 2) ℃ 1 घंटे के भीतर सुरक्षा की तापमान सीमा।
कोई विस्फोट नहीं, कोई आग नहीं, कोई रिसाव नहीं
5.2.5 उच्च और निम्न तापमान प्रभाव
जब बैटरी पूरी तरह से चार्ज हो जाती है, तो 1 घंटे के लिए -40 ℃ पर आश्रय दिया जाता है, फिर 1 घंटे को 85 ℃ पर रखा जाता है, इस तरह के चक्र को 32 बार करें, फिर कमरे के तापमान के तहत 6 घंटे के लिए हटा दें।
कोई विस्फोट नहीं, कोई आग नहीं, कोई रिसाव नहीं
